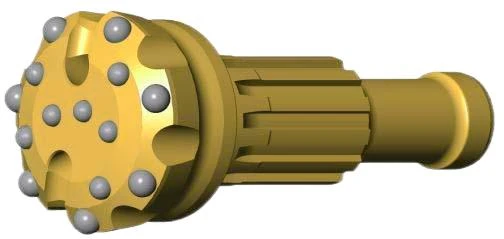

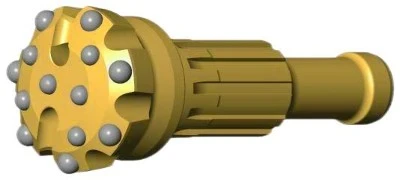

Mission Down Hole Hammer Bits
O bit de martelo do buraco da missão está equipado com martelos de missão em operações de perfuração DTH . que ele aparece com o design de haste "Mission" .
Gdrills is a trusted provider of the Mission (DTH) hammer bits, available in a variety of sizes such as M30, M40, M50, M60, M80. Built for optimal performance in challenging rock conditions, these BITS are perfect for a wide range of applications, including highway, geological exploration, bridge, construction and etc.
Gdrills is a trusted provider of the Mission (DTH) hammer bits, available in a variety of sizes such as M30, M40, M50, M60, M80. Built for optimal performance in challenging rock conditions, these BITS are perfect for a wide range of applications, including highway, geological exploration, bridge, construction and etc.
Enviar inquérito
Introdução geral
DTH bit, also know as down the hole bits, is a type of drilling tool designed to be used in conjunction with DTH hammers for drilling into hard rock formations. These bits are engineered to withstand extreme drilling conditions and provide high efficiency, making them ideal for use in carious applications, like geological exploration, coal mine, highway, water conservancy and railway, hydro power, bridge, and Construção .
Especificação de haste de bits de missão
|
Modelo |
Foto |
Comprimento |
Spline |
|
Missão 30 |
|
225mm |
8 |
|
Missão 40 |
|
228mm |
12 |
|
Missão 50 |
|
260mm |
12 |
|
Missão 60 |
|
231 |
12 |
|
Missão 80 |
|
329 |
12 |
Tag: Mission Down Hole Hammer Bits, China Mission Down Hole Hammer Bits Fabricantes, Fornecedores, Fábrica, bits de martelo para baixo
Especificações
Missão 30 dTH bits
| Face | Diâmetro | Parte no . | T . botões C (mm) | Ângulo | Buracos de descarga dia . (mm) | Peso (kg) | ||||
| Medidor | Frente | |||||||||
| mm | polegada | Plano | Convexo | Côncavo | ||||||
| Convexo | 90 | 3.54 | Gm 30-90 cv6 | 6×14 | 2×12 | 2×13 | / | 38 graus | 2×14 | 4.5 |
| Plano | 90 | 3.54 | Gm 30-90 ff6 | 6×14 | 4×12 | / | / | 38 graus | 2×14 | 4.5 |
| Convexo | 95 | 3.74 | Gm 30-95 cv6 | 6×14 | 2×13 | 2×13 | / | 38 graus | 2×14 | 4.6 |
| Convexo | 100 | 3.94 | Gm 30-100 cv6 | 6×14 | 2×13 | 3×13 | / | 38 graus | 2×14 | 4.8 |
| Convexo | 105 | 4.13 | Gm 30-105 cv6 | 6×14 | 2×13 | 3×13 | / | 38 graus | 2×14 | 5.0 |
| Plano | 105 | 4.13 | Gm 30-105 ff8 | 8×13 | 6×12 | / | / | 38 graus | 2×14 | 5.0 |
Missão 40 dTH bits
| Face | Diâmetro | Parte no . | T . botões C (mm) | Ângulo | Buracos de descarga dia . (mm) | Peso (kg) | ||||
| Medidor | Frente | |||||||||
| mm | polegada | Plano | Convexo | Côncavo | ||||||
| Convexo | 115 | 4.53 | Gm 40-115 cv71 | 7×14 | 2×14 | 4×14 | / | 38 graus | 2×18 | 8.1 |
| Convexo | 115 | 4.53 | Gm 40-115 cv72 | 7×16 | 2×14 | 4×14 | / | 38 graus | 2×18 | 8.1 |
| Convexo | 115 | 4.53 | Gm 40-115 cv8 | 8×16 | 2×14 | 4×14 | / | 38 graus | 2×18 | 8.1 |
| Convexo | 125 | 4.92 | Gm 40-125 cv8 | 8×14 | 3×13 | 4×14 | / | 38 graus | 2×18 | 8.7 |
| Plano | 127 | 5 | Gm 40-127 ff8 | 8×14 | 7×13 | / | / | 38 graus | 2×18 | 8.8 |
| Plano | 130 | 5.12 | Gm 40-130 ff8 | 8×14 | 7×14 | / | / | 38 graus | 2×18 | 9.0 |
Missão 50 dTH bits
| Face | Diâmetro | Parte no . | T . botões C (mm) | Ângulo | Buracos de descarga dia . (mm) | Peso (kg) | ||||
| Medidor | Frente | |||||||||
| mm | polegada | Plano | Convexo | Côncavo | ||||||
| Convexo | 140 | 5.51 | Gm 50-140 cv7 | 7×18 | 3×14 | 4×15 | / | 38 graus | 2×20 | 13.7 |
| Plano | 140 | 5.51 | Gm 50-140 ff8 | 8×16 | 8×14 | / | / | 38 graus | 2×20 | 13.9 |
| Plano | 146 | 5.75 | Gm 50-146 ff8 | 8×18 | 8×15 | / | / | 38 graus | 2×20 | 14.5 |
| Côncavo | 146 | 5.75 | Gm 50-146 cc8 | 8×18 | 4×15 | / | 3×14 | 38 graus | 2×20 | 14.4 |
| Plano | 152 | 5.98 | Gm 50-152 ff8 | 8×18 | 8×15 | / | / | 38 graus | 2×20 | 15.0 |
| Côncavo | 152 | 5.98 | Gm 50-152 cc8 | 8×18 | 4×16 | / | 4×14 | 38 graus | 2×20 | 14.8 |
Missão 60 dTH bits
| Face | Diâmetro | Parte no . | T . botões C (mm) | Ângulo | Buracos de descarga dia . (mm) | Peso (kg) | ||||
| Medidor | Frente | |||||||||
| mm | polegada | Plano | Convexo | Côncavo | ||||||
| Plano | 165 | 6.5 | Gm 60-165 ff8 | 8×18 | 8×16 | / | / | 38 graus | 2×22 | 21.6 |
| Convexo | 165 | 6.5 | Gm 60-165 cv8 | 8×16 | 4×16 | 4×16 | / | 38 graus | 2×22 | 21.4 |
| Côncavo | 165 | 6.5 | Gm 60-165 cc8 | 8×18 | 4×16 | / | 4×15 | 38 graus | 2×22 | 21.1 |
| Côncavo | 171 | 6.73 | Gm 60-171 cc8 | 8×18 | 6×16 | / | 4×16 | 38 graus | 2×22 | 21.8 |
| Côncavo | 178 | 7.01 | Gm 60-178 cc8 | 8×18 | 6×16 | / | 4×16 | 38 graus | 2×22 | 22.4 |
| Côncavo | 190 | 7.48 | Gm 60-190 cc10 | 10×18 | 8×16 | / | 5×16 | 38 graus | 2×22 | 23.9 |
Missão 80 dTH bits
| Face | Diâmetro | Parte no . | T . botões C (mm) | Ângulo | Buracos de descarga dia . (mm) | Peso (kg) | ||||
| Medidor | Frente | |||||||||
| mm | polegada | Plano | Convexo | Côncavo | ||||||
| Côncavo | 203 | 7.99 | Gm 30-203 cc10 | 10×18 | 8×18 | / | 5×16 | 38 graus | 2×30 | 41.1 |
| Côncavo | 216 | 8.5 | Gm 30-216 cc10 | 10×18 | 8×18 | / | 6×16 | 38 graus | 2×30 | 45.3 |
| Côncavo | 219 | 8.62 | Gm 30-219 cc10 | 10×18 | 8×18 | / | 6×16 | 38 graus | 2×30 | 45.8 |
| Côncavo | 229 | 9.02 | Gm 30-229 cc12 | 12×18 | 12×16 | / | 7×16 | 38 graus | 2×30 | 47.4 |
| Côncavo | 235 | 9.25 | Gm 30-235 cc12 | 12×18 | 12×16 | / | 7×16 | 38 graus | 2×30 | 48.4 |
| Côncavo | 245 | 9.65 | Gm 30-245 cc12 | 12×19 | 12×16 | / | 8×16 | 38 graus | 2×30 | 52.5 |
